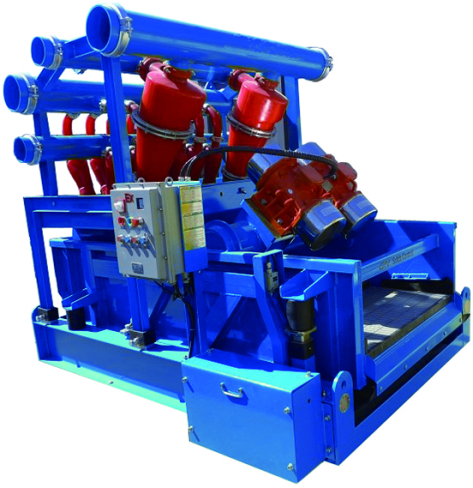

^除砂除泥清洁器：Mud Cleaner
将振动筛，除砂器和除泥器融为一体。钻井液泥浆经过振动筛的处理之后，固体颗粒变小，含量降低，需要对钻井泥浆进行更进一步的净化。钻井泥浆经由供浆泵从沉砂仓泵取到除砂旋流器内，经过旋流器的分离，＞47微米的固体颗粒大部分被喷射出去落到底流筛上，在底流筛上进一步被筛分，排放到罐外，而进入到除砂仓内的泥浆，将再次被除泥器供浆泵输送到除泥旋流器内，此时多数＞15微米的固体颗粒被排出，同样经过底流筛的过滤传送，落到除泥仓内的泥浆固体颗粒大部分都＜15微米，为离心机的进一步处理做了充分的准备。
功能详情 技术参数
西安华扬油气设备有限公司除泥除砂清洁器产品特点Features and Benefits：
1.除砂、除泥、振动筛一体，结构设计紧凑，体积小。（Integration of desander desilter and shale shakercompact design for structuresmall volume.）
2.旋流器选用高铬铸铁内衬聚氨酯或整体聚氨酯材料，使用寿命长。（Selected lined polyurethane or pure polyurethanelong service life.）
3.筛箱材质选用高锰合金钢，具有高强度，延长筛箱寿命。（High manganese steel alloy for screen basketwith high strengthlengthen the service life of screen basket.)
4.选用国际品牌振动电机，Martin 电机或者 OLI 电机。(Adopted international brand vibration motorMartin or OLI motor.)
5.筛箱整机热处理，表面重防腐涂层，保障振动筛的使用寿命长。(Hot treatment for screen basketheavy anti-corrosive coating for surfaceguarantee the service life of shale shaker. )
6.高G力的激振强度（可以进行调整），可以满足高粘度高比重泥浆分离。（High G force vibration strength(adjustable)can meet the separation of high viscosity and specific gravity drilling mud.）
7.筛网可以选用板式拉紧固定和楔紧块固定。（Fixation of plate tension and wedge are both available for screen.）
8.电气元件选用国际品牌施耐德或西门子。（.International brand Schneider or Siemens.）
1.除砂、除泥、振动筛一体，结构设计紧凑，体积小。（Integration of desander desilter and shale shakercompact design for structuresmall volume.）
2.旋流器选用高铬铸铁内衬聚氨酯或整体聚氨酯材料，使用寿命长。（Selected lined polyurethane or pure polyurethanelong service life.）
3.筛箱材质选用高锰合金钢，具有高强度，延长筛箱寿命。（High manganese steel alloy for screen basketwith high strengthlengthen the service life of screen basket.)
4.选用国际品牌振动电机，Martin 电机或者 OLI 电机。(Adopted international brand vibration motorMartin or OLI motor.)
5.筛箱整机热处理，表面重防腐涂层，保障振动筛的使用寿命长。(Hot treatment for screen basketheavy anti-corrosive coating for surfaceguarantee the service life of shale shaker. )
6.高G力的激振强度（可以进行调整），可以满足高粘度高比重泥浆分离。（High G force vibration strength(adjustable)can meet the separation of high viscosity and specific gravity drilling mud.）
7.筛网可以选用板式拉紧固定和楔紧块固定。（Fixation of plate tension and wedge are both available for screen.）
8.电气元件选用国际品牌施耐德或西门子。（.International brand Schneider or Siemens.）
| 型号Model | HYQJ200×1S-100×4N | HYQJ200×2S-100×8N | HYQJ250×2S-100×12N | HYQJ250×3S-100×20N |
| 处理量Treatment Capacity | 60m³ | 120m³ | 240m³ | 320m³ |
|
除砂旋流器尺寸 Desander Cyclone Specs |
8in | 10in | ||
|
除砂旋流器数量 Desander Cyclone Qty |
1nos | 2nos | 2nos | 3nos |
|
除泥旋流器尺寸 Desilter Cyclone Specs |
4in | |||
|
除泥旋流器尺寸 Desilter Cyclone Qty |
5nos | 8nos | 12nos | 20nos |
| 工作压力Working Pressure | 0.25～0.4mpa | |||
| 进浆口直径Inlet Size | DN125mm | DN150mm | DN150mm | DN200mm |
| 出浆口直径Outlet Size | DN150mm | DN200mm | DN200mm | DN250mm |
| 分离点Separation Point | 15μm～44μm | |||
| 底流筛型 Bottom Shaker | HYZS60/N/A | HYZS752/N/A | HYZS752/N/A | HYZS703/N/A |
| 外形尺寸Dimension | 1510×1160X2000mm | 1835×1230×1810mm | 1835×1230×1810mm | 2419×2150×2147mm |
| 重量Weight | 600kg | 980kg | 1250kg | 2350 kg |
